Rhinoceros: オブジェクトの格子模様(アイソカーブ)が表示されない

一般にRhinoでオブジェクトの格子模様(アイソカーブ)が表示されない時、いくつかの原因が考えられます。
〇ジオメトリが”ポリサーフェス”ではなく、”押し出しオブジェクト”になっている。
〇全般的にアイソカーブを表示しない設定になっている。
〇特定のオブジェクトだけアイソカーブを表示しない設定になっている。

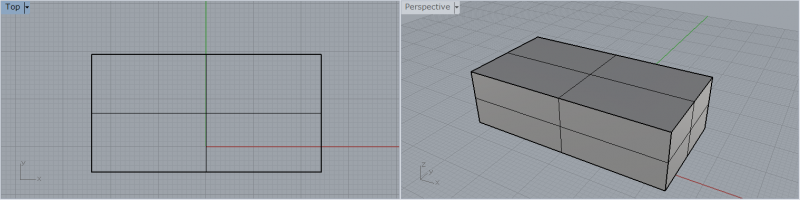

［表示］

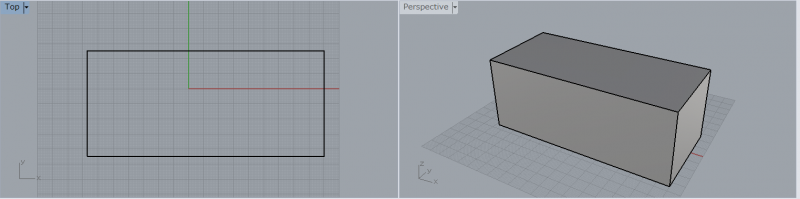

［非表示］

アイソカーブを表示させたい場合は以下をお試しください。

※Rhino6からは、お使いのグラフィックスボードのOpenGLのバージョンが古いとアイソカーブの表示がおかしくなる現象が報告されております。
その場合はこちらをご参照ください。

---

ジオメトリが”ポリサーフェス”ではなく、”押し出しオブジェクト”になっている場合

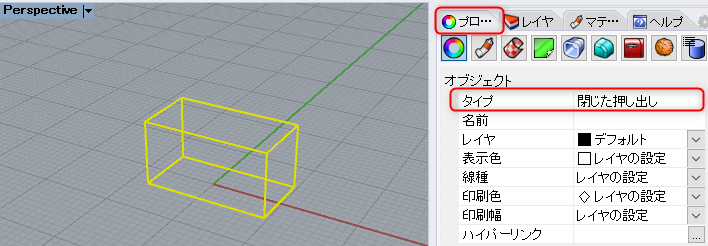

オブジェクトを選択し、プロパティパネル＞「タイプ」を確認、「閉じた押し出し」になっている場合は以下の手順を行います。

１）コマンドプロンプトにて「UseExtrusion」と入力しenterキーを押します。

２）「平面押し出し出力オブジェクトのタイプ」を聞かれますので、「ポリサーフェス(P)」を選択します。

３）選択後コマアンドヒストリウィンドウに、
「今後コマンドは軽量押し出しオブジェクトを作成しません」と表示されたら完了です。

---

全般的にアイソカーブを表示しない設定になっている場合

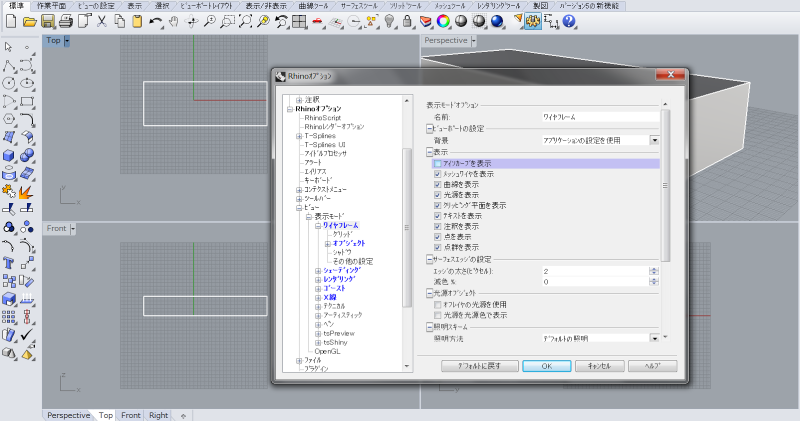

１）オプションツールバー＞Rhinoオプション＞ビュー＞表示モード＞ワイヤーフレーム＞の表示部分の
「アイソカーブを表示」に、チェックがついているかを確認します。

２）チェックを入れて完了します。

---

特定のオブジェクトだけアイソカーブを表示しない設定になっている場合

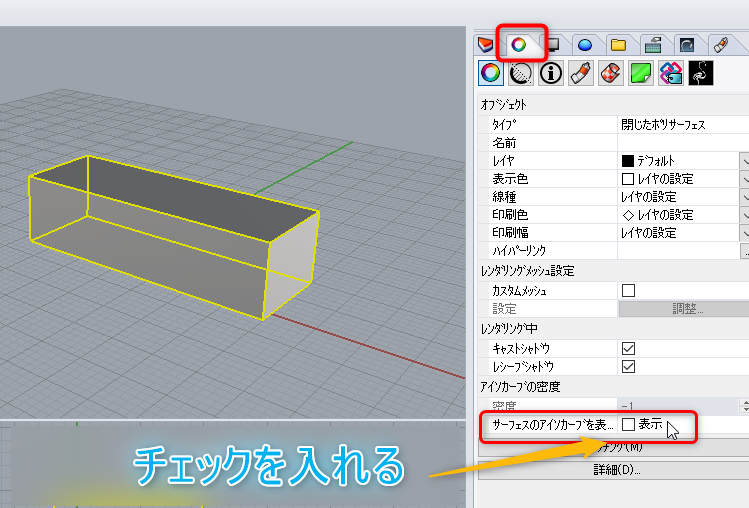

１)オブジェクトを選択し、プロパティパネル＞「サーフェスのアイソカーブを表示する」にチェックがついているかを確認します。

２）チェックを入れて完了します。
